感圧センサ自社開発品

荷重分布検出センサセット(足裏などの荷重を検出します)

◇導電ラバーシートと通信モジュールのセット
◇感圧部:寸法240×80mm,感圧点24×8点
◇荷重検出仕様:定格30N(分解能は定格の1/2000)
◇検出速度:約1kHz/シート
◇PCとの通信:Bluetooth
◇表示アプリケーション:Wiondows版

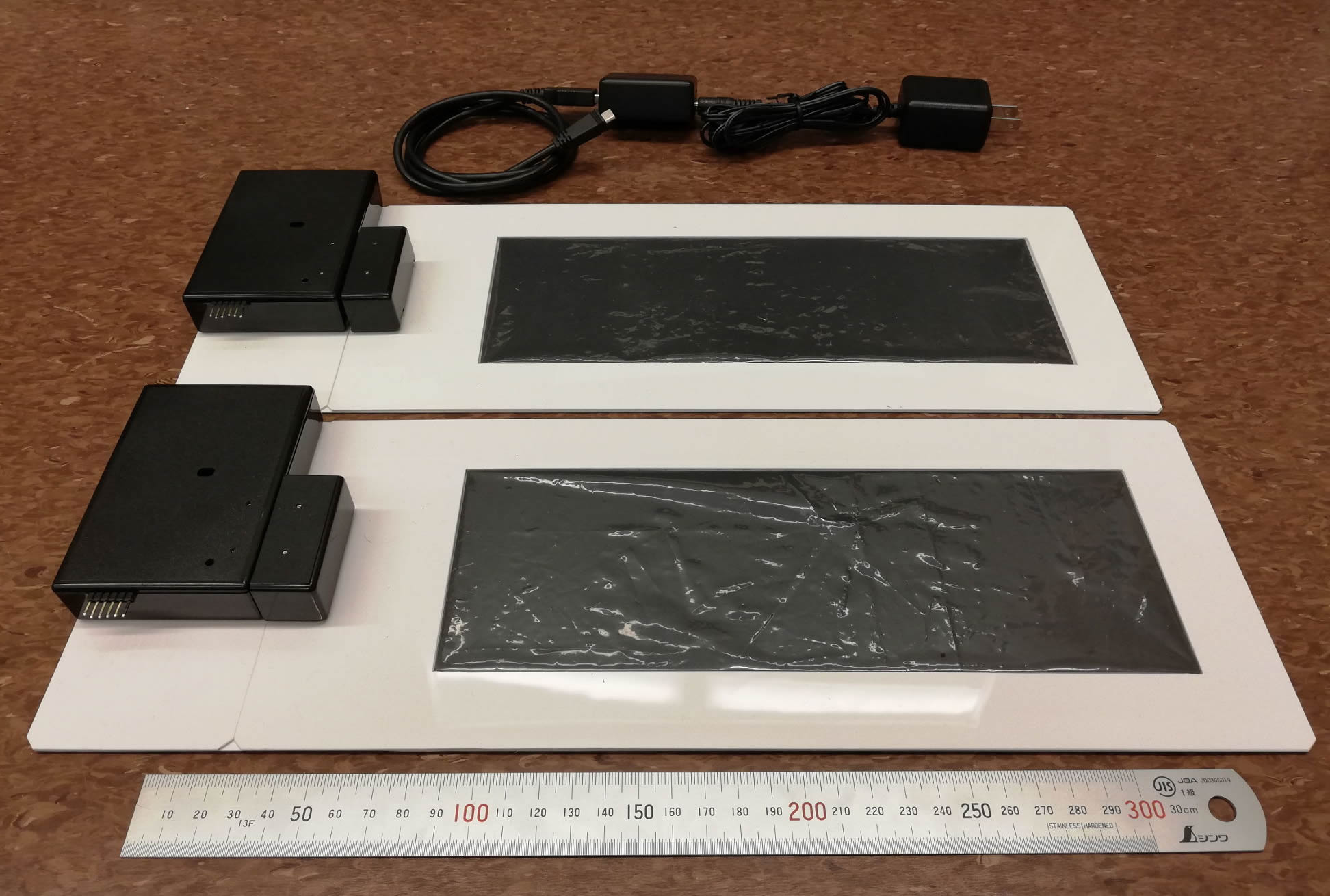

センサセット

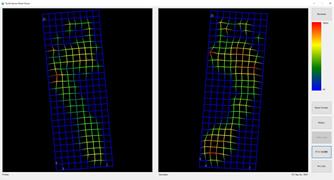

表示アプリケーション

*本製品は下記補助金の支援にて開発いたしました
 [富山県新世紀産業機構 2019年度産学官イノベーション推進事業(ヘルスケア製品推進枠)]
 [     〃    平成28年度産学官連携推進事業(先端技術実用化支援枠)]
 [平成25年度補正中小企業・小規模事業者ものづくり・商業・サービス革新事業]
 [平成24年度補正ものづくり中小企業試作開発等支援補助金]

触覚デバイス(触ったり掴んだりした時に振動を返します)

◇導電ラバー型感圧素子と振動デバイスの複合部品
◇定格荷重:6N
◇寸法:35×35mm(基板部)
◇振動デバイス:振動モーター,リニアアクチュエータなど
◇電源電圧:5V(外部より供給)

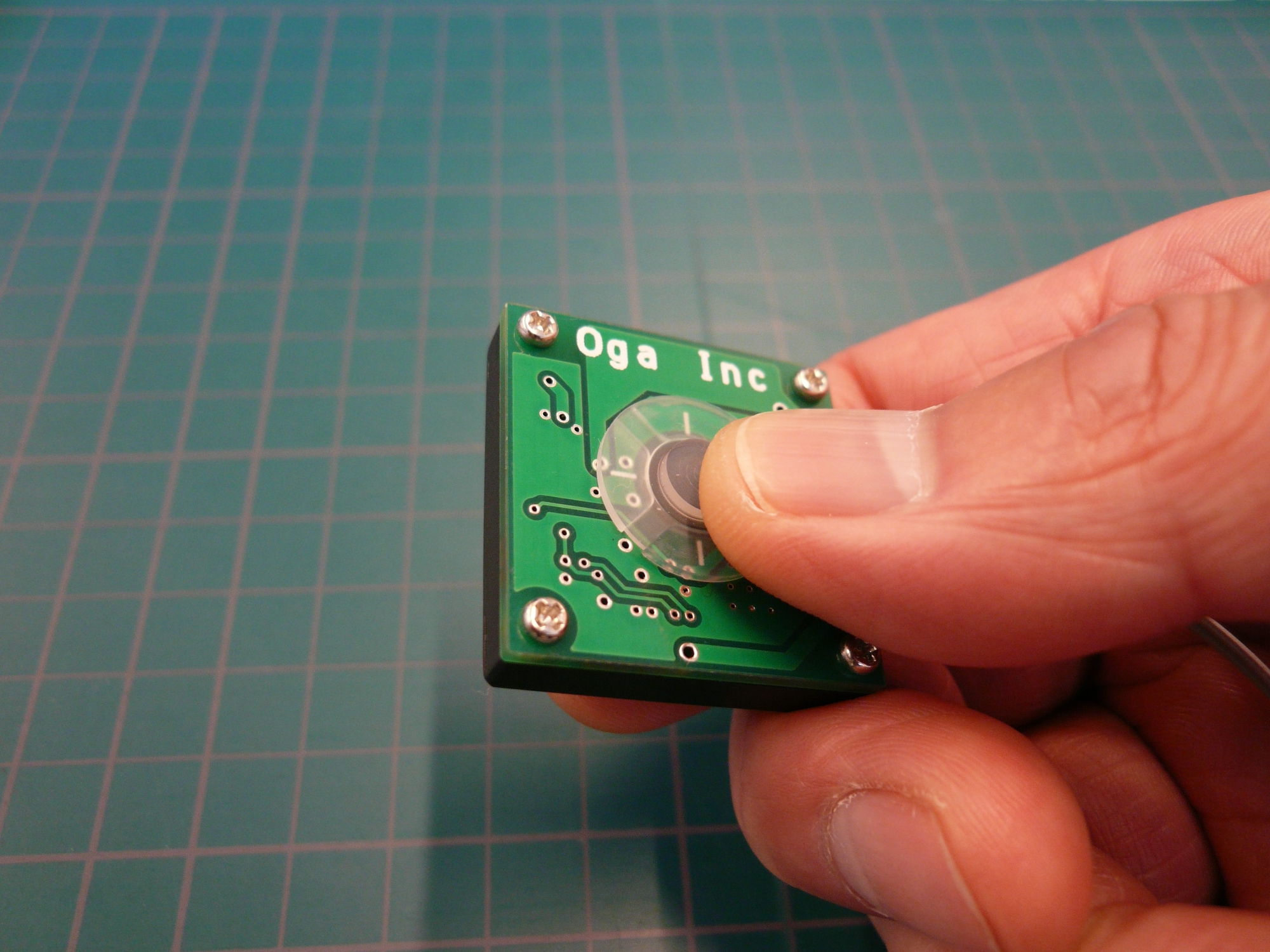

本体画像

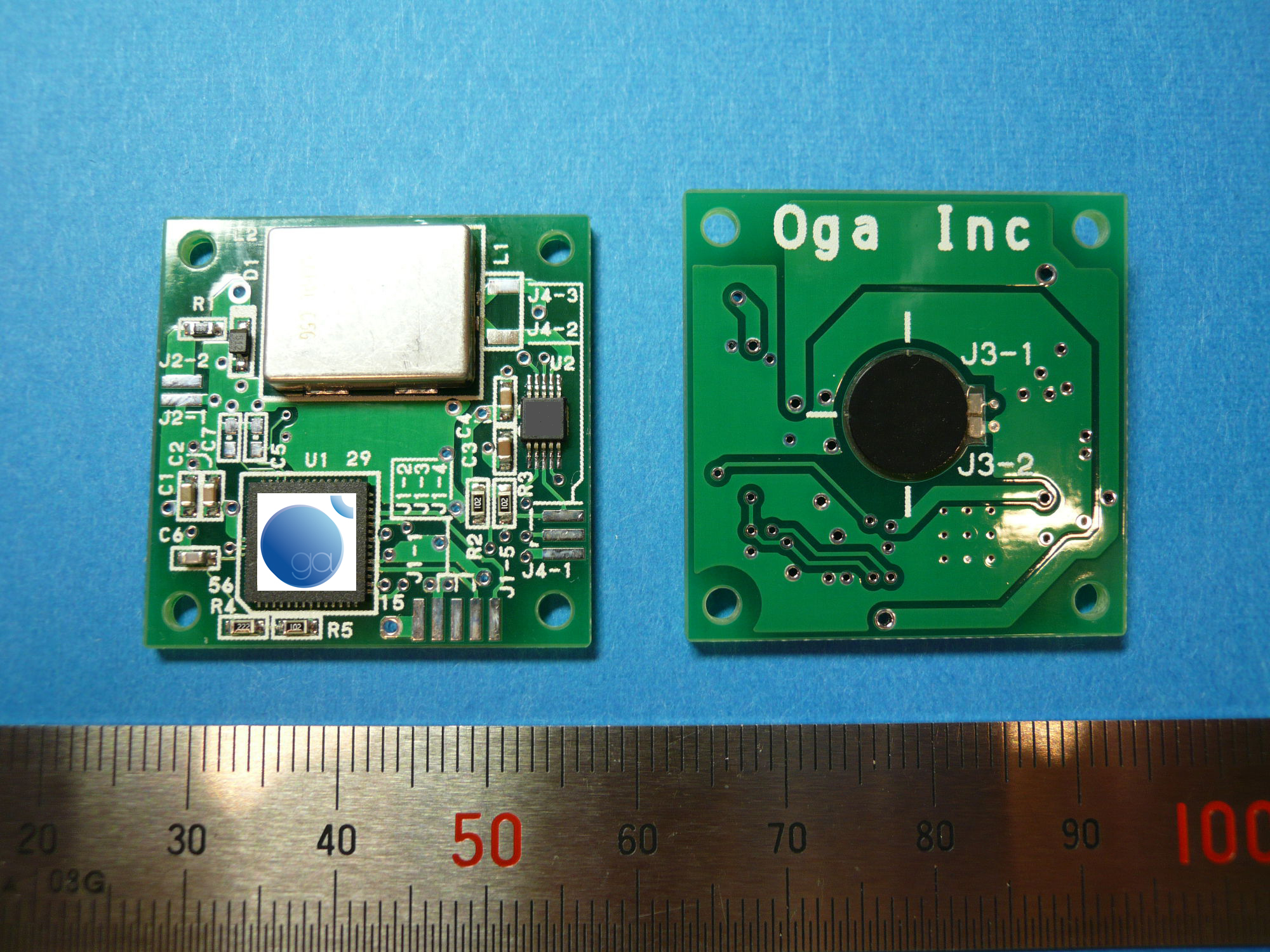

内部基板

*本製品は下記補助金の支援にて開発いたしました
 [富山県新世紀産業機構 平成29年度とやま中小企業チャレンジファンド事業]



ワイヤレス着圧センサセット(動き回りながらの着圧検出を可能にします)

◇導電ラバー型感圧素子と通信モジュールのセット
◇荷重検出仕様:定格1N(分解能は定格の1/1000)
◇寸法:φ20×5mm(感圧素子部)防水も可
◇端末との通信:Bluetooth Low Energy
◇表示アプリケーション:Android版

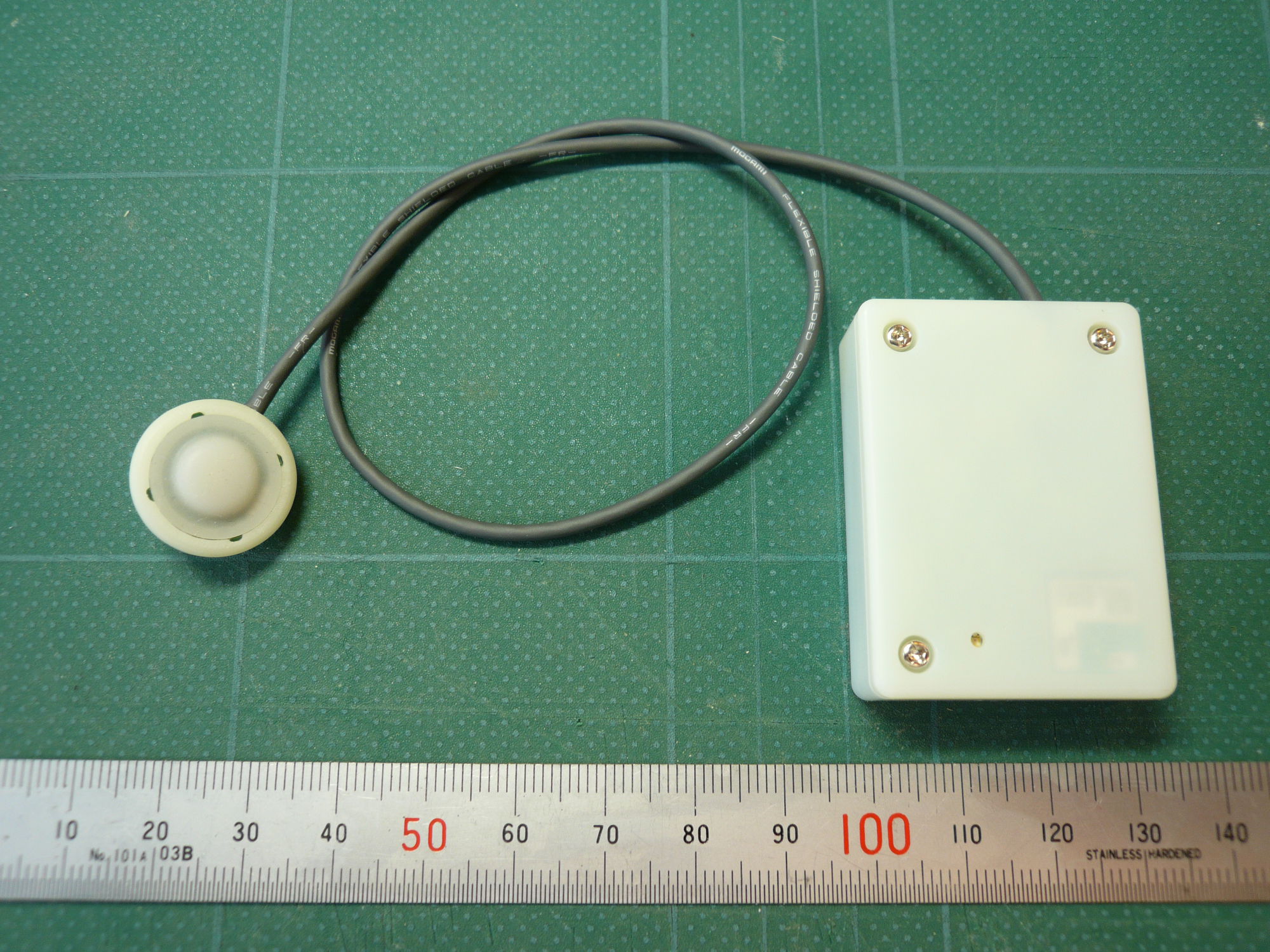

感圧素子と通信モジュール

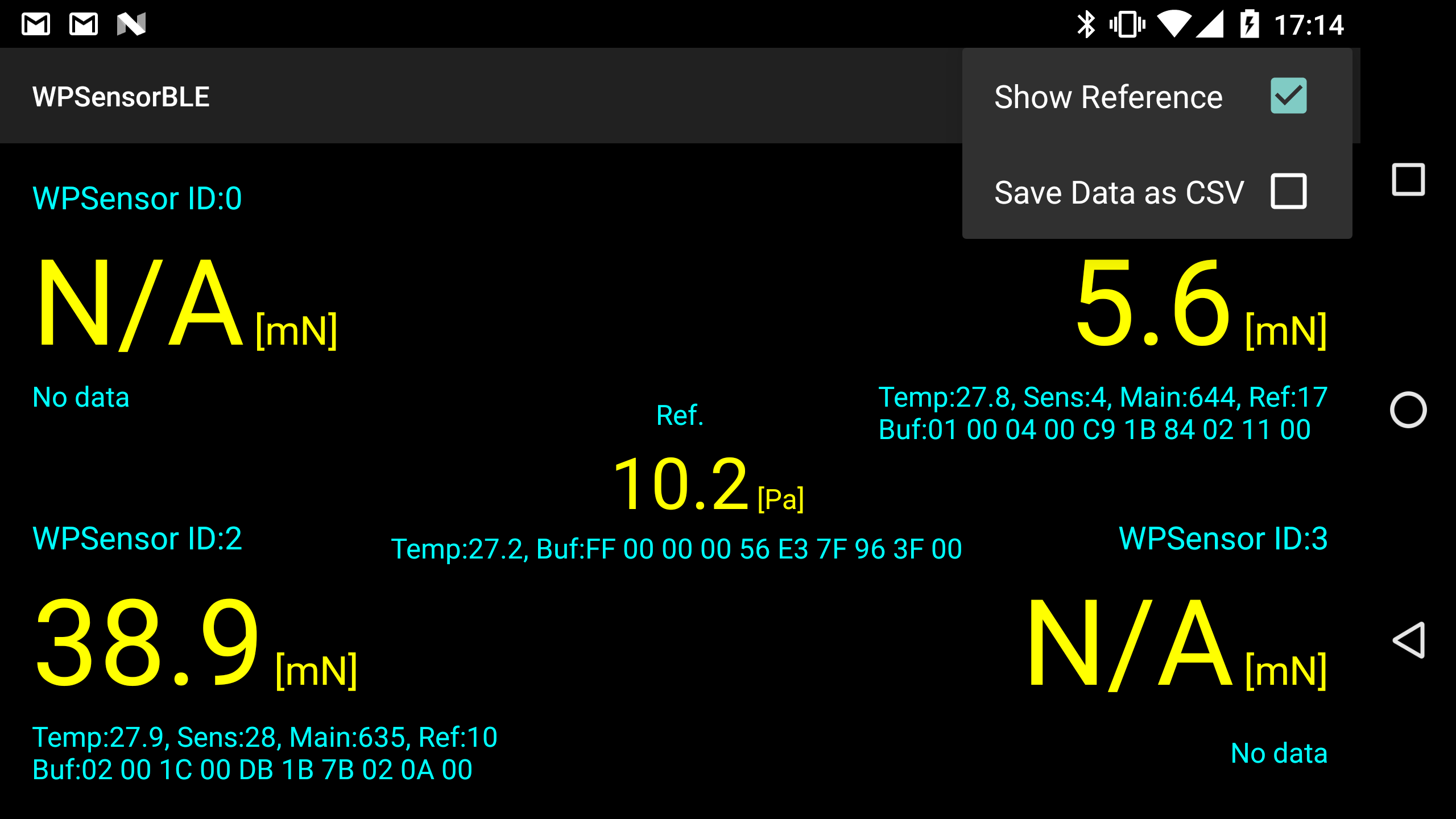

表示アプリケーション

*本製品は下記補助金の支援にて開発いたしました
 [平成26年度補正ものづくり・商業・サービス革新補助金事業]



微小荷重検出型フォースセンサ(フェザータッチ対応センサ,ラバー型より高精度)

◇金属板型感圧素子と表示アプリケーションのセット
◇荷重検出仕様:定格1Nなど(分解能は定格の1/2000)
◇寸法:φ25×8mm(感圧素子部)
◇端末との通信:USBケーブルによる有線接続(無線化は相談ください)
◇表示アプリケーション:Windows版

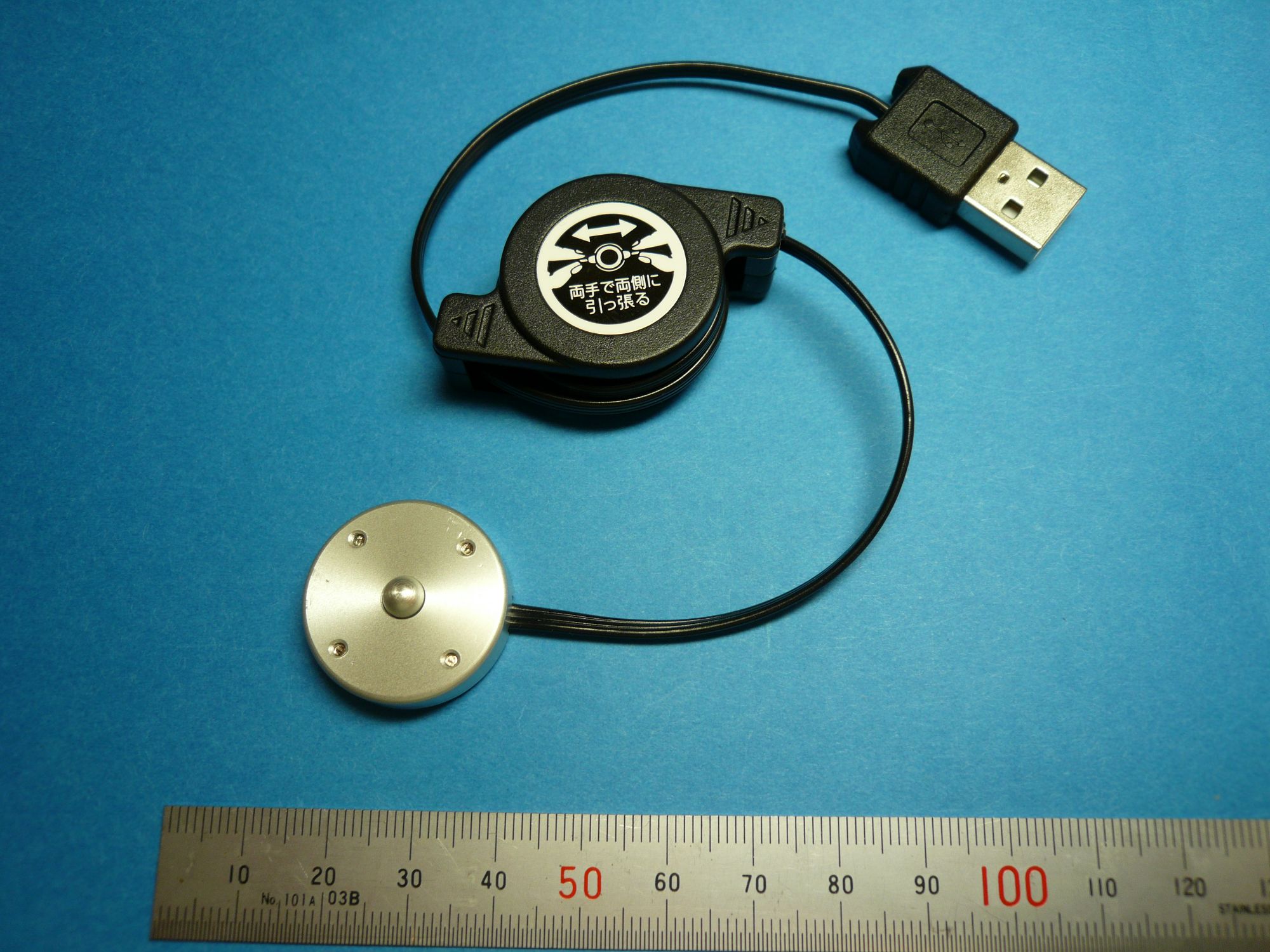

センサ本体

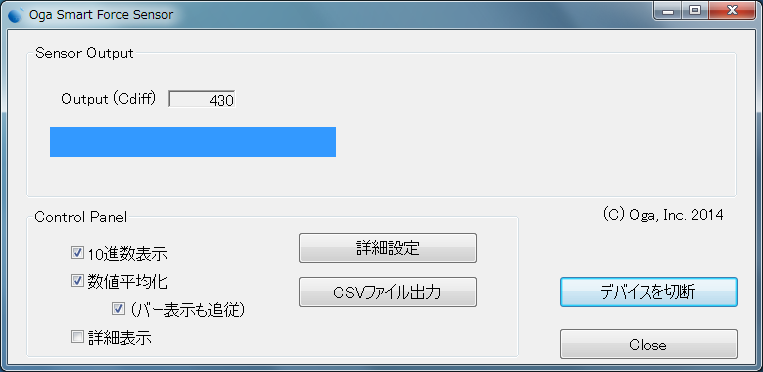

表示アプリケーション

*本製品は下記補助金の支援にて開発いたしました
 [平成25年度高岡市新技術・新製品開発等支援事業]


せん断力検出型センサ(面方向のせん断力を検出)

◇導電ラバー型感圧素子と表示アプリケーションのセット
◇荷重検出仕様:定格2N(分解能は定格の1/1000)
◇寸法:φ10×1.5mm(感圧素子部)防水型
◇端末との通信:USBケーブルによる有線接続(無線化は相談ください)
◇表示アプリケーション:Windows版

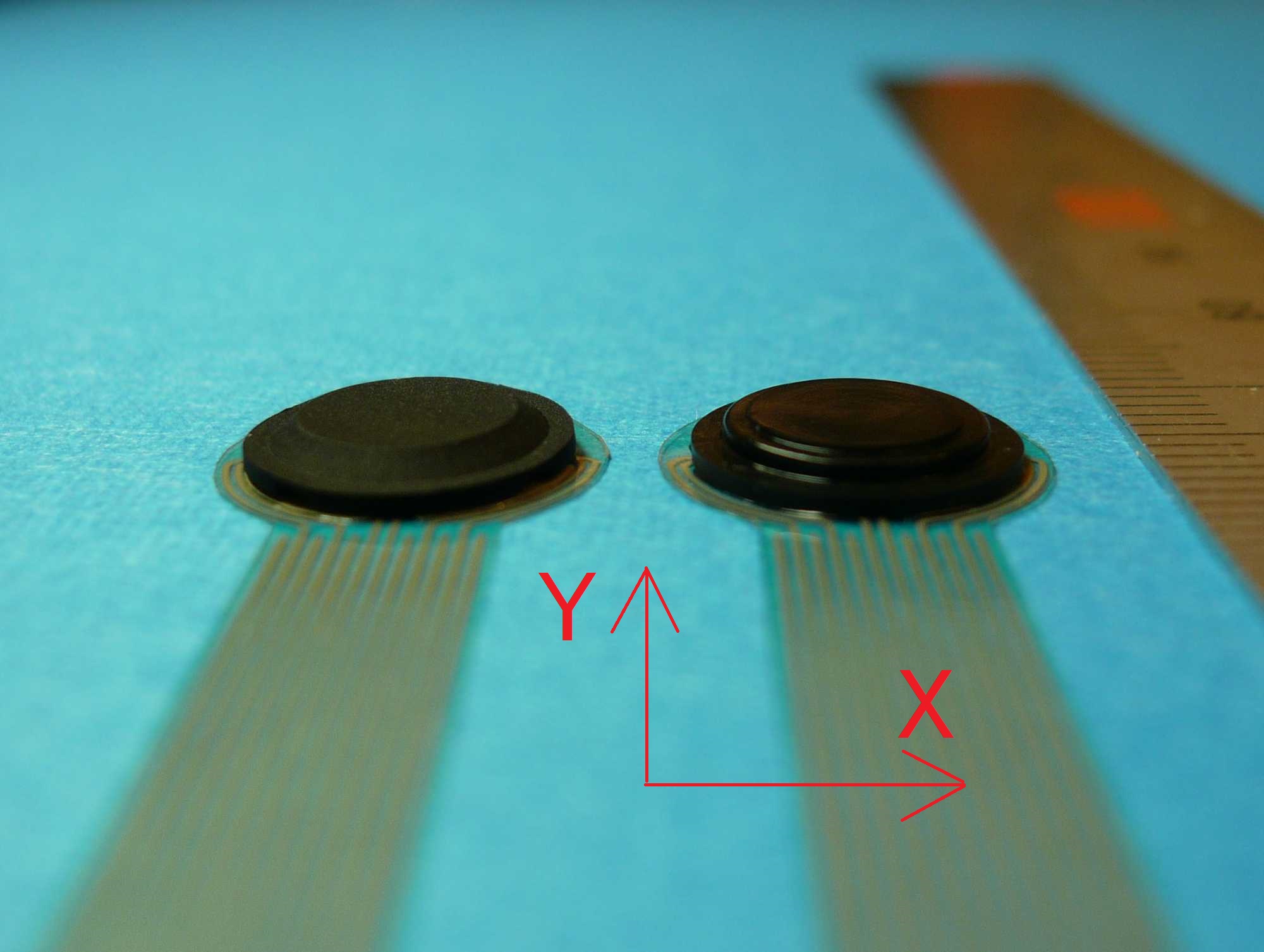

センサヘッド

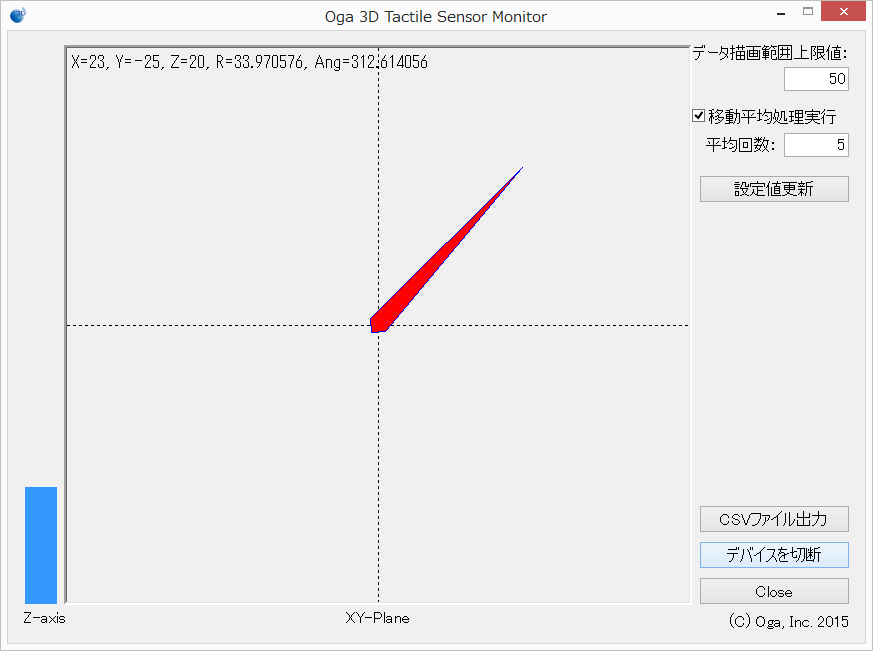

表示アプリケーション

*本製品は下記補助金の支援にて開発いたしました
 [富山県新世紀産業機構 平成22年度_高度技術実用化支援事業]
