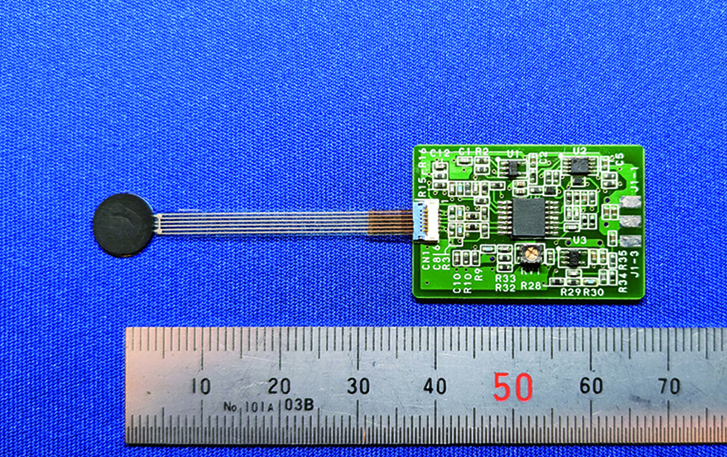

超薄型触覚フィルムキット[アナログ出力セット]
曲面に貼って、アナログ入力！
低荷重域から検出可能な触覚フィルムセンサ。
御社製品の可能性をさらにひろげます。
→詳細資料(PDF形式)
品番：OTF-KA202
特徴
- ●静電容量検出型圧力検出方式の感圧センサセット
- ●センサヘッドの厚さは 0.5mm と超薄型
- ●貼り付けるだけで固定( ハンダ付け不要, 円筒面へも実装可能)
- ●ディスクリート基板のためお客様による出力調整も可能
- ●押し圧にあわせて出力電圧がリニアに変化します

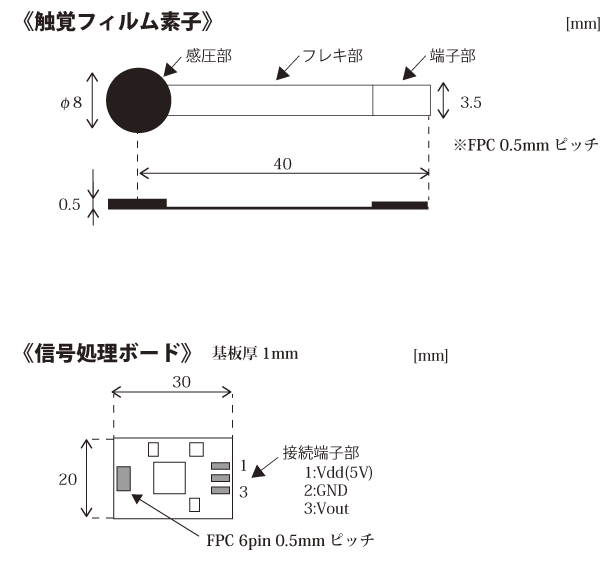

製品構成
仕様
| 検出軸方向 | １軸 |
|---|---|
| 定格荷重 ＊ | 6N（0.61kgf） |
| 感度 ＊ | 0.65V/N |
| 出力誤差 | ±10%未満 |
| 電源電圧 | 5V | 耐久性 | 100万回（at 4N(408gf)) |
| 動作温度範囲 | -40 to ＋85℃ |
| 外形寸法 | φ8mm×0.5mm（検出部） 40mm（配線部） 20×30×1mm（信号処理基板部） |
＊定格荷重のカスタマイズも承ります(0.1~500N など)
＊センサを加重する物体の形状と材質により異なります
